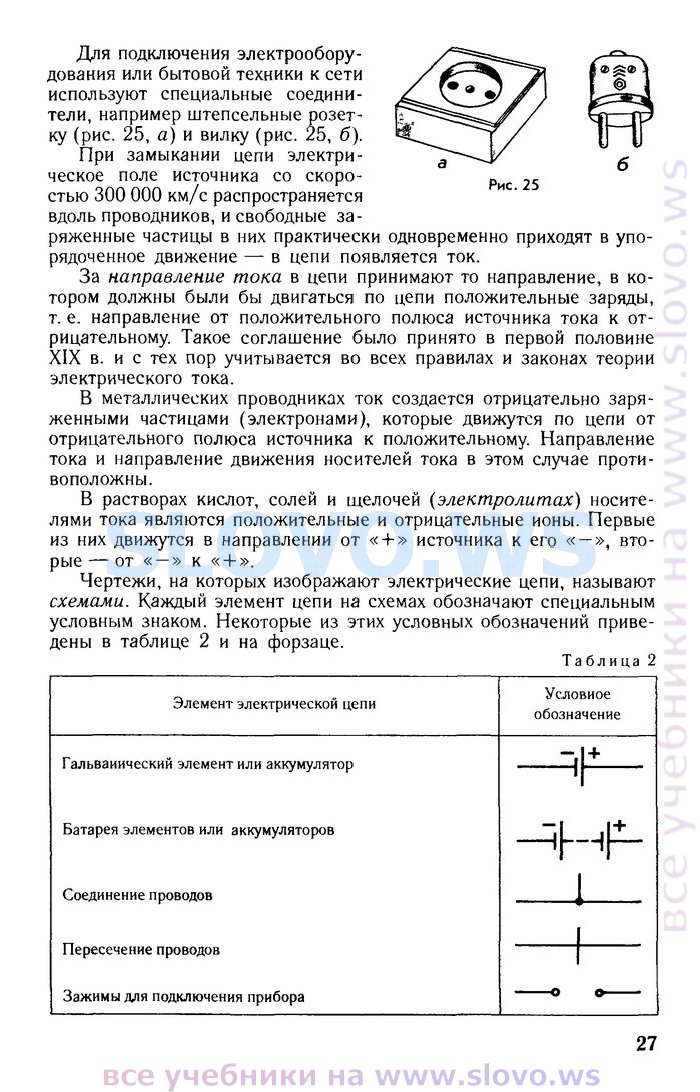

Для подключения электрооборудования или бытовой техники к сети используют специальные соединители, например штепсельные розетку (рис. 25, а) и вилку (рис. 25, б).

При замыкании цепи электрическое поле источника со скоростью 300 ООО км/с распространяется вдоль проводников, и свободные заряженные частицы в них практически одновременно приходят в упорядоченное движение — в цепи появляется ток.

За направление тока в цепи принимают то направление, в котором должны были бы двигаться по цепи положительные заряды, т. е. направление от положительного полюса источника тока к отрицательному. Такое соглашение было принято в первой половине XIX в. и с тех пор учитывается во всех правилах и законах теории электрического тока.

В металлических проводниках ток создается отрицательно заряженными частицами (электронами), которые движутся по цепи от отрицательного полюса источника к положительному. Направление тока и направление движения носителей тока в этом случае противоположны.

В растворах кислот, солей и щелочей (электролитах) носителями тока являются положительные и отрицательные ионы. Первые из них движутся в направлении от « + » источника к его « —», вторые — от « —» к « + ».

Чертежи, на которых изображают электрические цепи, называют схемами. Каждый элемент цепи на схемах обозначают специальным условным знаком. Некоторые из этих условных обозначений приведены в таблице 2 и на форзаце.

Таблица 2

Элемент электрической цепи	Условное обозначение
Гальваиический элемент или аккумулятор Батарея элементов или аккумуляторов Соединение проводов Пересечение проводов Зажимы для подключения прибора	“\|Г
	ч -nhf- J
	I
	1
