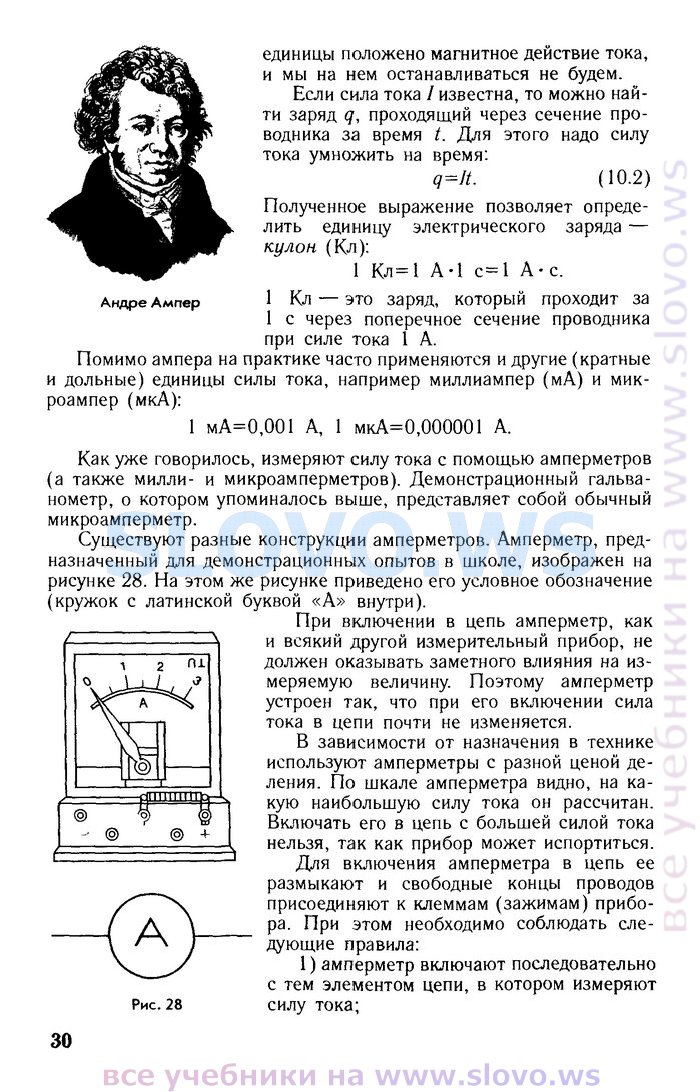

Андре Ампер

единицы положено магнитное действие тока, и мы на нем останавливаться не будем.

Если сила тока / известна, то можно найти заряд <7, проходящий через сечение проводника за время t. Для этого надо силу тока умножить на время:

q=It. (Ю.2)

Полученное выражение позволяет определить единицу электрического заряда — кулон (Кл):

1 Кп=1 А -1 с=1 А-с.

1 Кл — это заряд, который проходит за 1 с через поперечное сечение проводника при силе тока 1 А.

Помимо ампера на практике часто применяются и другие (кратные и дольные) единицы силы тока, например миллиампер (мА) и микроампер (мкА):

1 мА=0,001 А, 1 мкА=0,000001 А.

Как уже говорилось, измеряют силу тока с помощью амперметров (а также милли- и микроамперметров). Демонстрационный гальванометр, о котором упоминалось выше, представляет собой обычный микроамперметр.

Существуют разные конструкции амперметров. Амперметр, предназначенный для демонстрационных опытов в школе, изображен на рисунке 28. На этом же рисунке приведено его условное обозначение (кружок с латинской буквой «А» внутри).

При включении в цепь амперметр, как и всякий другой измерительный прибор, не должен оказывать заметного влияния на измеряемую величину. Поэтому амперметр устроен так, что при его включении сила тока в цепи почти не изменяется.

В зависимости от назначения в технике используют амперметры с разной ценой деления. По шкале амперметра видно, на какую наибольшую силу тока он рассчитан. Включать его в цепь с большей силой тока нельзя, так как прибор может испортиться.

Для включения амперметра в цепь ее размыкают и свободные концы проводов присоединяют к клеммам (зажимам) прибора. При этом необходимо соблюдать следующие правила:

1) амперметр включают последовательно с тем элементом цепи, в котором измеряют Рис. 28 силу тока;
