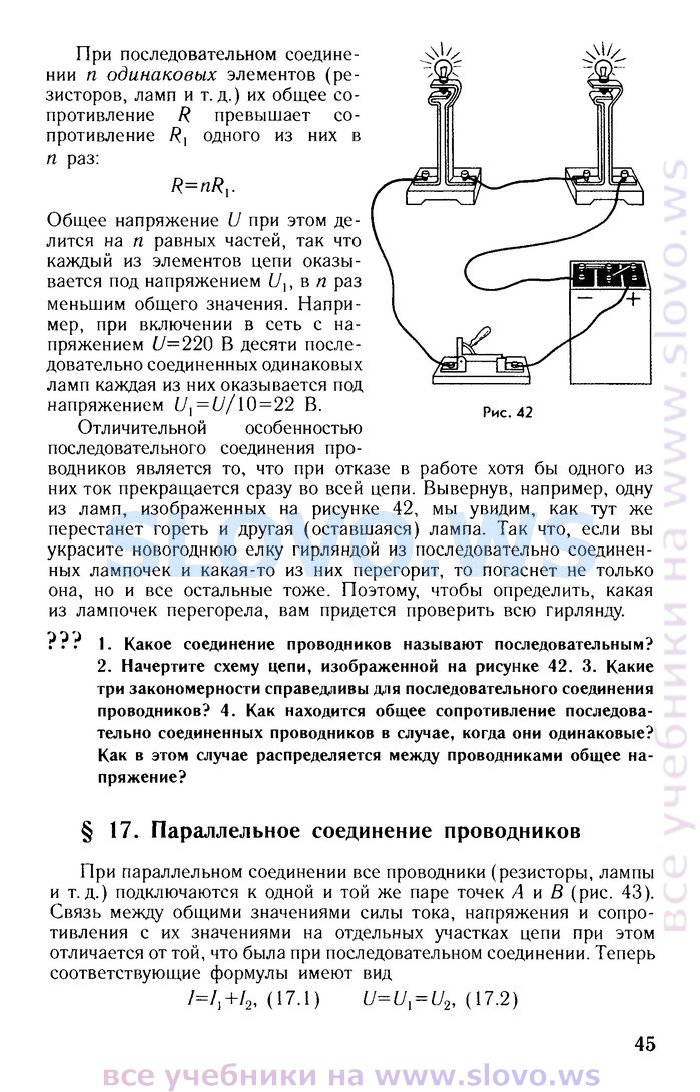

При последовательном соединении п одинаковых элементов (резисторов, ламп и т.д.) их общее сопротивление R превышает сопротивление одного из них в п раз:

R=nR_r

Общее напряжение U при этом делится на п равных частей, так что каждый из элементов цепи оказывается под напряжением U_lt в п раз меньшим общего значения. Например, при включении в сеть с напряжением U— 220 В десяти последовательно соединенных одинаковых ламп каждая из них оказывается под напряжением U_X = U/10=22 В. _{Рис 42}

Отличительной особенностью последовательного соединения проводников является то, что при отказе в работе хотя бы одного из них ток прекращается сразу во всей цепи. Вывернув, например, одну из ламп, изображенных на рисунке 42, мы увидим, как тут же перестанет гореть и другая (оставшаяся) лампа. Так что, если вы украсите новогоднюю елку гирляндой из последовательно соединенных лампочек и какая-то из них перегорит, то погаснет не только она, но и все остальные тоже. Поэтому, чтобы определить, какая из лампочек перегорела, вам придется проверить всю гирлянду.

1. Какое соединение проводников называют последовательным?

2. Начертите схему цепи, изображенной на рисунке 42. 3. Какие три закономерности справедливы для последовательного соединения проводников? 4. Как находится общее сопротивление последовательно соединенных проводников в случае, когда они одинаковые? Как в этом случае распределяется между проводниками общее напряжение?

§ 17. Параллельное соединение проводников

При параллельном соединении все проводники (резисторы, лампы и т.д.) подключаются к одной и той же паре точек Л и В (рис. 43). Связь между общими значениями силы тока, напряжения и сопротивления с их значениями на отдельных участках цепи при этом отличается от той, что была при последовательном соединении. Теперь соответствующие формулы имеют вид
