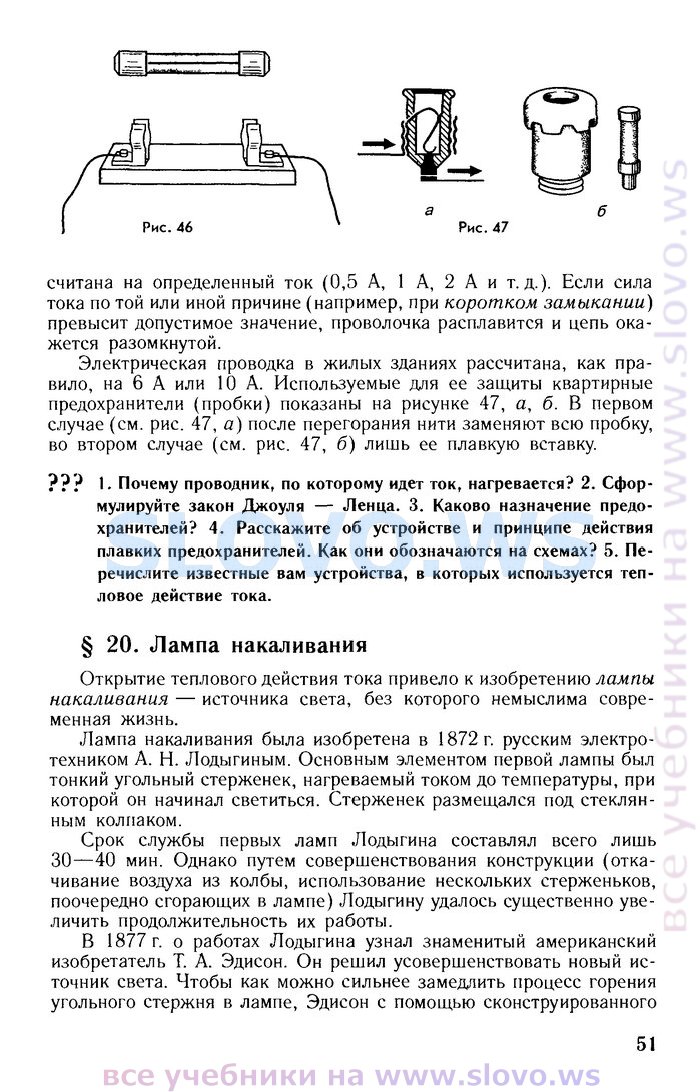

Рис. 47

считана на определенный ток (0,5 А, 1 А, 2 А и т.д.). Если сила тока по той или иной причине (например, при коротком замыкании) превысит допустимое значение, проволочка расплавится и цепь окажется разомкнутой.

Электрическая проводка в жилых зданиях рассчитана, как правило, на 6 А или 10 А. Используемые для ее защиты квартирные предохранители (пробки) показаны на рисунке 47, а, б. В первом случае (см. рис. 47, а) после перегорания нити заменяют всю пробку, во втором случае (см. рис. 47, б) лишь ее плавкую вставку.

??? 1- Почему проводник, по которому идет ток, нагревается? 2. Сформулируйте закон Джоуля — Ленца. 3. Каково назначение предохранителей? 4. Расскажите об устройстве и принципе действия плавких предохранителей. Как они обозначаются на схемах? 5. Перечислите известные вам устройства, в которых используется тепловое действие тока.

§ 20. Лампа накаливания

Открытие теплового действия тока привело к изобретению лампы накаливания — источника света, без которого немыслима современная жизнь.

Лампа накаливания была изобретена в 1872 г. русским электротехником А. Н. Лодыгиным. Основным элементом первой лампы был тонкий угольный стерженек, нагреваемый током до температуры, при которой он начинал светиться. Стерженек размещался под стеклянным колпаком.

Срок службы первых ламп Лодыгина составлял всего лишь 30—40 мин. Однако путем совершенствования конструкции (откачивание воздуха из колбы, использование нескольких стерженьков, поочередно сгорающих в лампе) Лодыгину удалось существенно увеличить продолжительность их работы.

В 1877 г. о работах Лодыгина узнал знаменитый американский изобретатель Т. А. Эдисон. Он решил усовершенствовать новый источник света. Чтобы как можно сильнее замедлить процесс горения угольного стержня в лампе, Эдисон с помощью сконструированного
