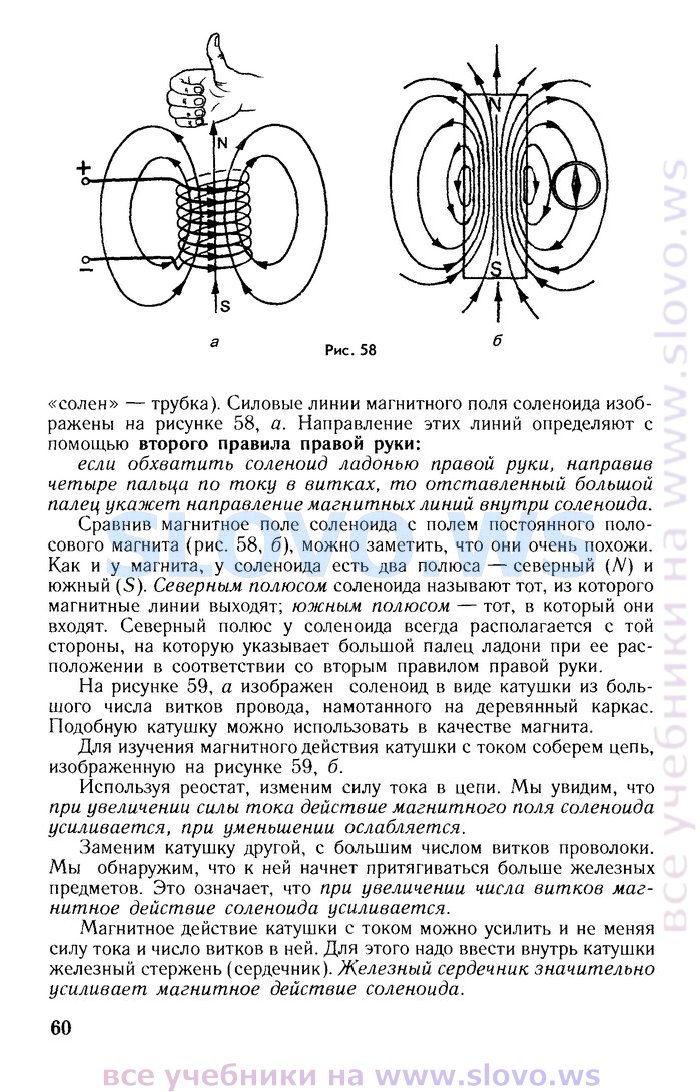

«солен» — трубка). Силовые линии магнитного поля соленоида изображены на рисунке 58, а. Направление этих линий определяют с помощью второго правила правой руки:

если обхватить соленоид ладонью правой руки, направив четыре пальца по току в витках, то отставленный большой палец укажет направление магнитных линий внутри соленоида.

Сравнив магнитное поле соленоида с полем постоянного полосового магнита (рис. 58, б), можно заметить, что они очень похожи. Как и у магнита, у соленоида есть два полюса — северный (N) и южный (S). Северным полюсом соленоида называют тот, из которого магнитные линии выходят; южным полюсом — тот, в который они входят. Северный полюс у соленоида всегда располагается с той стороны, на которую указывает большой палец ладони при ее расположении в соответствии со вторым правилом правой руки.

На рисунке 59, а изображен соленоид в виде катушки из большого числа витков провода, намотанного на деревянный каркас. Подобную катушку можно использовать в качестве магнита.

Для изучения магнитного действия катушки с током соберем цепь, изображенную на рисунке 59, б.

Используя реостат, изменим силу тока в цепи. Мы увидим, что при увеличении силы тока действие магнитного поля соленоида усиливается, при уменьшении ослабляется.

Заменим катушку другой, с большим числом витков проволоки. Мы обнаружим, что к ней начнет притягиваться больше железных предметов. Это означает, что при увеличении числа витков магнитное действие соленоида усиливается.

Магнитное действие катушки с током можно усилить и не меняя силу тока и число витков в ней. Для этого надо ввести внутрь катушки железный стержень (сердечник). Железный сердечник значительно усиливает магнитное действие соленоида.
