А,

а    в

6

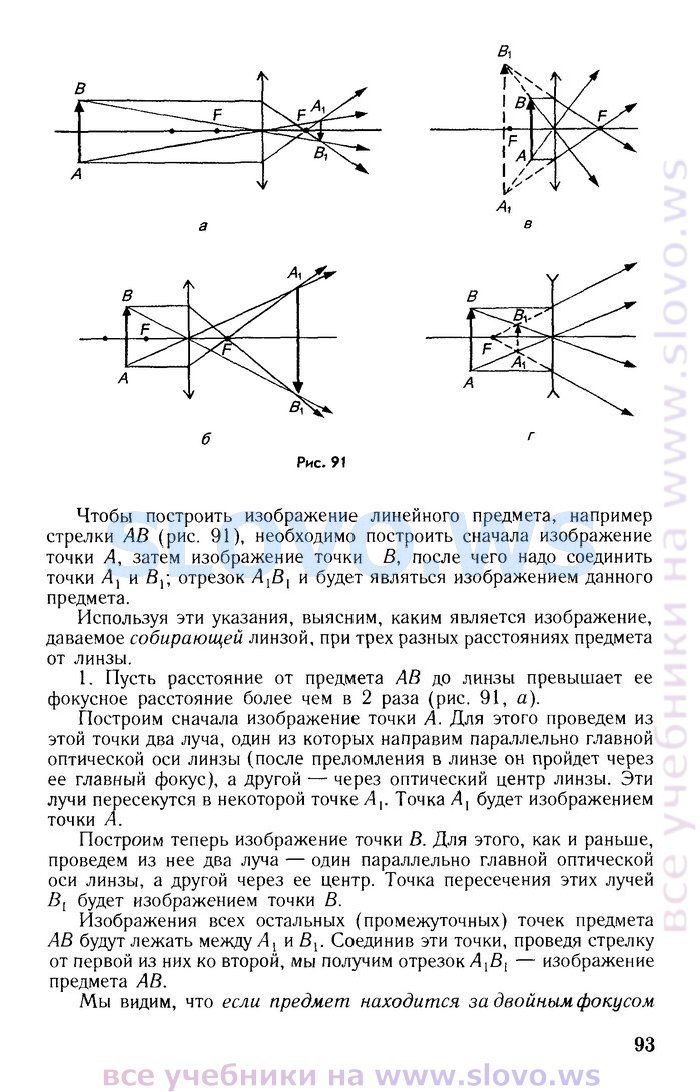

Рис. 91

Чтобы построить изображение линейного предмета, например стрелки АВ (рис. 91), необходимо построить сначала изображение точки А, затем изображение точки В, после чего надо соединить точки Л, и В,; отрезок А{ВХ и будет являться изображением данного предмета.

Используя эти указания, выясним, каким является изображение, даваемое собирающей линзой, при трех разных расстояниях предмета от линзы.

1. Пусть расстояние от предмета АВ до линзы превышает ее фокусное расстояние более чем в 2 раза (рис. 91, а).

Построим сначала изображение точки А. Для этого проведем из этой точки два луча, один из которых направим параллельно главной оптической оси линзы (после преломления в линзе он пройдет через ее главный фокус), а другой — через оптический центр линзы. Эти лучи пересекутся в некоторой точке Л,. Точка Л, будет изображением точки Л.

Построим теперь изображение точки В. Для этого, как и раньше, проведем из нее два луча — один параллельно главной оптической оси линзы, а другой через ее центр. Точка пересечения этих лучей В[ будет изображением точки В.

Изображения всех остальных (промежуточных) точек предмета АВ будут лежать между Л, и В,. Соединив эти точки, проведя стрелку от первой из них ко второй, мы получим отрезок Л [В1 — изображение предмета АВ.

Мы видим, что если предмет находится за двойным фокусом
