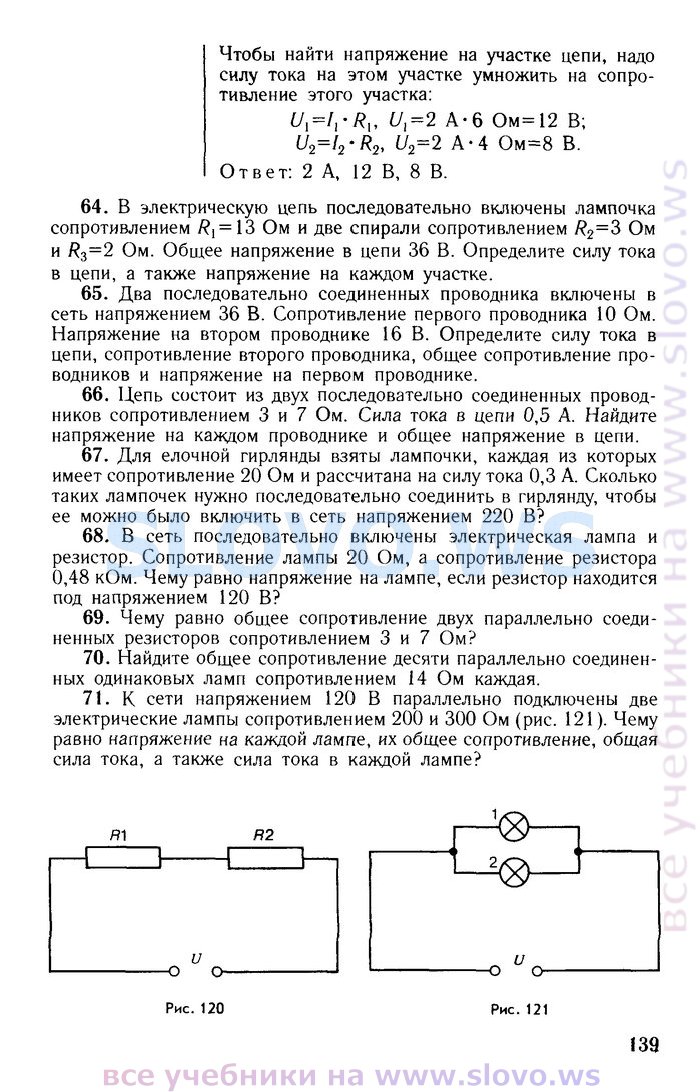

OCR-версия страницы из учебника (текст страницы, которая находится выше):

Чтобы найти напряжение на участке цепи, надо силу тока на этом участке умножить на сопротивление этого участка:

«/,=/,•/?„ U_t= 2 А-6 Ом= 12 В;

U₂=l₂-R₂, U₂=2 А-4 Ом=8 В.

О т в е т: 2 А, 12 В, 8 В.

64. В электрическую цепь последовательно включены лампочка сопротивлением /?] = 13 Ом и две спирали сопротивлением R₂=3 Ом и R₃=2 Ом. Общее напряжение в цепи 36 В. Определите силу тока в цепи, а также напряжение на каждом участке.

65. Два последовательно соединенных проводника включены в сеть напряжением 36 В. Сопротивление первого проводника 10 Ом. Напряжение на втором проводнике 16 В. Определите силу тока в цепи, сопротивление второго проводника, общее сопротивление проводников и напряжение на первом проводнике.

66. Цепь состоит из двух последовательно соединенных проводников сопротивлением 3 и 7 Ом. Сила тока в цепи 0,5 А. Найдите напряжение на каждом проводнике и общее напряжение в цепи.

67. Для елочной гирлянды взяты лампочки, каждая из которых имеет сопротивление 20 Ом и рассчитана на силу тока 0,3 А. Сколько таких лампочек нужно последовательно соединить в гирлянду, чтобы ее можно было включить в сеть напряжением 220 В?

68. В сеть последовательно включены электрическая лампа и резистор. Сопротивление лампы 20 Ом, а сопротивление резистора

0,48 кОм. Чему равно напряжение на лампе, если резистор находится под напряжением 120 В?

69. Чему равно общее сопротивление двух параллельно соединенных резисторов сопротивлением 3 и 7 Ом?

70. Найдите общее сопротивление десяти параллельно соединенных одинаковых ламп сопротивлением 14 Ом каждая.

71. К сети напряжением 120 В параллельно подключены две электрические лампы сопротивлением 200 и 300 Ом (рис. 121). Чему равно напряжение на каждой лампе, их общее сопротивление, общая сила тока, а также сила тока в каждой лампе?

Я1 я 2
