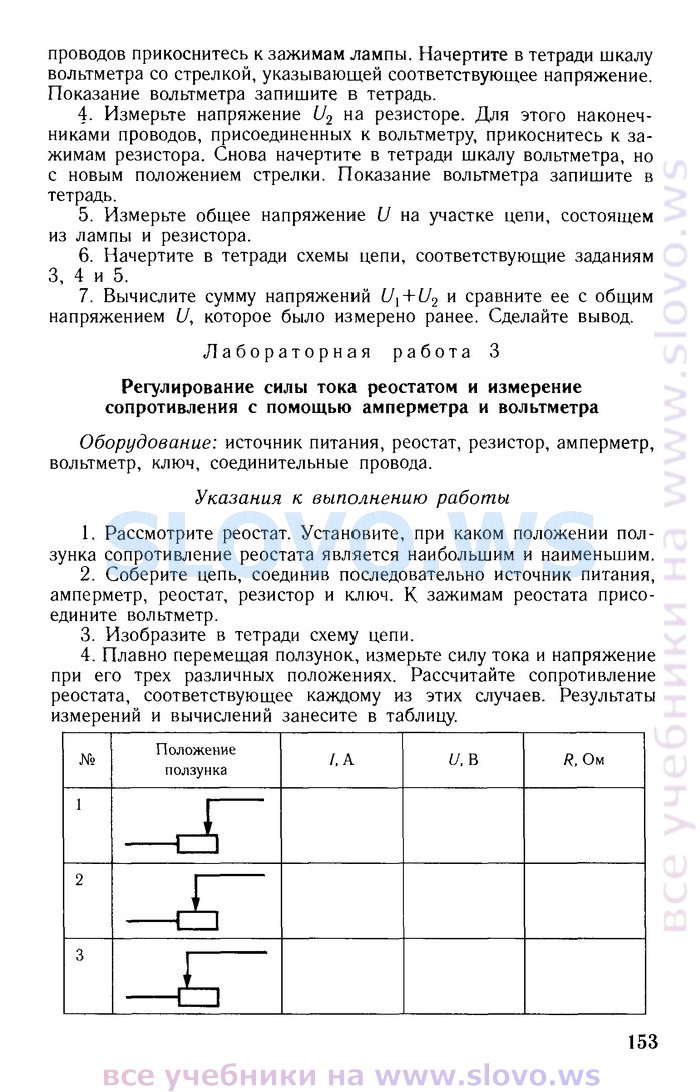

проводов прикоснитесь к зажимам лампы. Начертите в тетради шкалу вольтметра со стрелкой, указывающей соответствующее напряжение. Показание вольтметра запишите в тетрадь.

4.    Измерьте напряжение U2 на резисторе. Для этого наконечниками проводов, присоединенных к вольтметру, прикоснитесь к зажимам резистора. Снова начертите в тетради шкалу вольтметра, но с новым положением стрелки. Показание вольтметра запишите в тетрадь.

5.    Измерьте общее напряжение U на участке цепи, состоящем из лампы и резистора.

6.    Начертите в тетради схемы цепи, соответствующие заданиям

3, 4 и 5.

7.    Вычислите сумму напряжений Ul + U2 и сравните ее с общим напряжением U, которое было измерено ранее. Сделайте вывод.

Лабораторная работа 3

Регулирование силы тока реостатом и измерение сопротивления с помощью амперметра и вольтметра

Оборудование: источник питания, реостат, резистор, амперметр, вольтметр, ключ, соединительные провода.

Указания к выполнению работы

1.    Рассмотрите реостат. Установите, при каком положении ползунка сопротивление реостата является наибольшим и наименьшим.

2.    Соберите цепь, соединив последовательно источник питания, амперметр, реостат, резистор и ключ. К зажимам реостата присоедините вольтметр.

3.    Изобразите в тетради схему цепи.

4.    Плавно перемещая ползунок, измерьте силу тока и напряжение при его трех различных положениях. Рассчитайте сопротивление реостата, соответствующее каждому из этих случаев. Результаты измерений и вычислений занесите в таблицу.

№

Положение

ползунка

/, А

и, В

R, Ом

1

2

-L

_1

3

-L

_1
