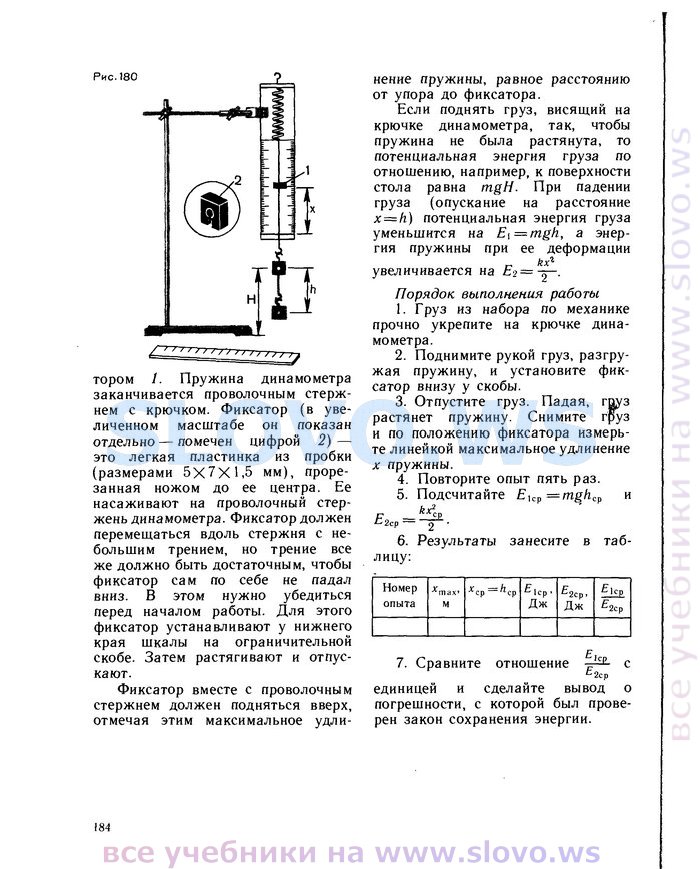

тором /. Пружина динамометра заканчивается проволочным стержнем с крючком. Фиксатор (в увеличенном масштабе он показан отдельно — помечен цифрой 2) — это легкая пластинка из пробки (размерами 5Х7X1,5 мм), прорезанная ножом до ее центра. Ее насаживают на проволочный стержень динамометра. Фиксатор должен перемещаться вдоль стержня с небольшим трением, но трение все же должно быть достаточным, чтобы фиксатор сам по себе не падал вниз. В этом нужно убедиться перед началом работы. Для этого фиксатор устанавливают у нижнего края шкалы на ограничительной скобе. Затем растягивают и отпускают.

Фиксатор вместе с проволочным стержнем должен подняться вверх, отмечая этим максимальное удли

нение пружины, равное расстоянию от упора до фиксатора.

Если поднять груз, висящий на крючке динамометра, так, чтобы пружина не была растянута, то потенциальная энергия груза по отношению, например, к поверхности стола равна mgH. При падении груза (опускание на расстояние x = h) потенциальная энергия груза уменьшится на Es—mgh, а энергия пружины при ее деформации

fzx^

увеличивается на Е₂=—.

Порядок выполнения работы

1. Груз из набора по механике прочно укрепите на крючке динамометра.

2. Поднимите рукой груз, разгружая пружину, и установите фиксатор внизу у скобы.

3. Отпустите груз. Падая, груз

гпуэ

груз

растянет пружину. Снимите груз и по положению фиксатора измерьте линейкой максимальное удлинение х пружины.

4. Повторите опыт пять раз.

5. Подсчитайте E_Uv—mgh

kx?_Cf

ср

6. Результаты занесите в таблицу:

Номер

опыта

*тах’

х — h ^Лср -^аср

£ Icp •

Дж

^£2ср,

Дж

£ 1ср ^£2ср

7. Сравните отношение

^2ср

единицей и сделайте вывод о погрешности, с которой был проверен закон сохранения энергии.
