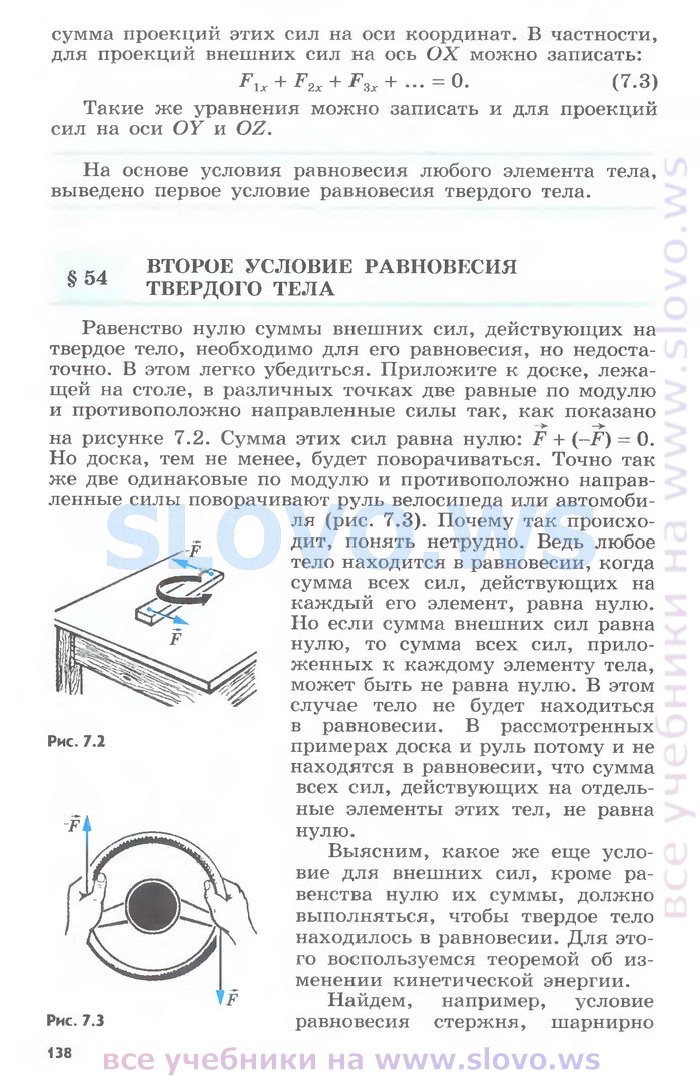

OCR-версия страницы из учебника (текст страницы, которая находится выше):

сумма проекций этих сил на оси координат. В частности, для проекций внешних сил на ось ОХ можно записать:

Такие же уравнения можно записать и для проекций сил на оси OY и OZ.

На основе условия равновесия любого элемента тела, выведено первое условие равновесия твердого тела.

Равенство нулю суммы внешних сил, действующих на твердое тело, необходимо для его равновесия, но недостаточно. В этом легко убедиться. Приложите к доске, лежащей на столе, в различных точках две равные по модулю и противоположно направленные силы так, как показано

на рисунке 7.2. Сумма этих сил равна нулю: F + (-F) = 0. Но доска, тем не менее, будет поворачиваться. Точно так же две одинаковые по модулю и противоположно направленные силы поворачивают руль велосипеда или автомобиля (рис. 7.3). Почему так происходит, понять нетрудно. Ведь любое тело находится в равновесии, когда сумма всех сил, действующих на каждый его элемент, равна нулю. Но если сумма внешних сил равна нулю, то сумма всех сил, приложенных к каждому элементу тела, может быть не равна нулю. В этом случае тело не будет находиться в равновесии. В рассмотренных примерах доска и руль потому и не находятся в равновесии, что сумма всех сил, действующих на отдельные элементы этих тел, не равна нулю.

Выясним, какое же еще условие для внешних сил, кроме равенства нулю их суммы, должно выполняться, чтобы твердое тело находилось в равновесии. Для этого воспользуемся теоремой об изменении кинетической энергии.

Найдем, например, условие равновесия стержня, шарнирно
