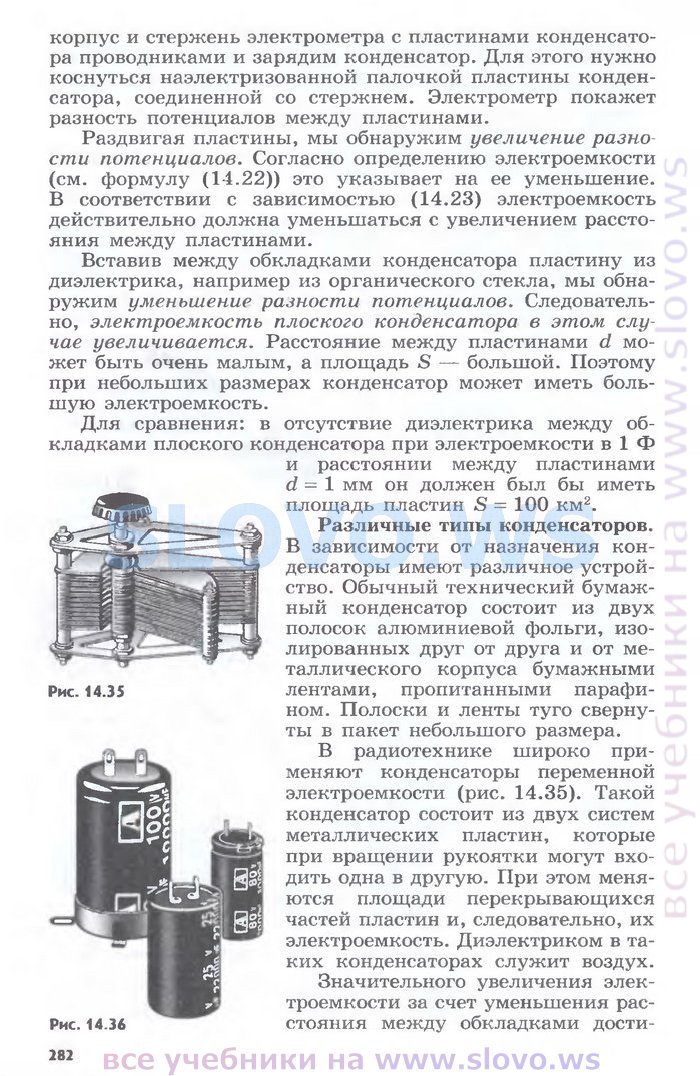

корпус и стержень электрометра с пластинами конденсатора проводниками и зарядим конденсатор. Для этого нужно коснуться наэлектризованной палочкой пластины конденсатора, соединенной со стержнем. Электрометр покажет разность потенциалов между пластинами.

Раздвигая пластины, мы обнаружим увеличение разно сти потенциалов. Согласно определению электроемкости (см. формулу (14.22)) это указывает на ее уменьшение. В соответствии с зависимостью (14.23) электроемкость действительно должна уменьшаться с увеличением расстояния между пластинами.

Вставив между обкладками конденсатора пластину из диэлектрика, например из органического стекла, мы обнаружим уменьшение разности потенций пов. Следовательно, электроемкость плоского конденсатора в этом случае увеличивается. Расстояние между пластинами d может быть очень малым, а площадь S — большой. Поэтому при небольших размерах конденсатор может иметь большую электроемкость.

Для сравнения: в отсутствие диэлектрика между обкладками плоского конденсатора при электроемкости в 1 Ф

и расстоянии между пластинами d = 1 мм он должен был бы иметь площадь пластин S = 100 км².

Различные типы конденсаторов. В зависимости от назначения конденсаторы имеют различное устройство. Обычный технический бумажный конденсатор состоит из двух полосок алюминиевой фольги, изолированных друг от друга и от металлического корпуса бумажными Рис. 14.35 лентами, пропитанными парафи

ном. Полоски и ленты туго свернуты в пакет небольшого размера.

В радиотехнике широко применяют конденсаторы переменной электроемкости (рис. 14.35). Такой конденсатор состоит из двух систем металлических пластин, которые при вращении рукоятки могут входить одна в другую. При этом меняются площади перекрывающихся частей пластин и, следовательно, их электроемкость. Диэлектриком в таких конденсаторах служит воздух.

Значительного увеличения электроемкости за счет уменьшения расстояния между обкладками дости
