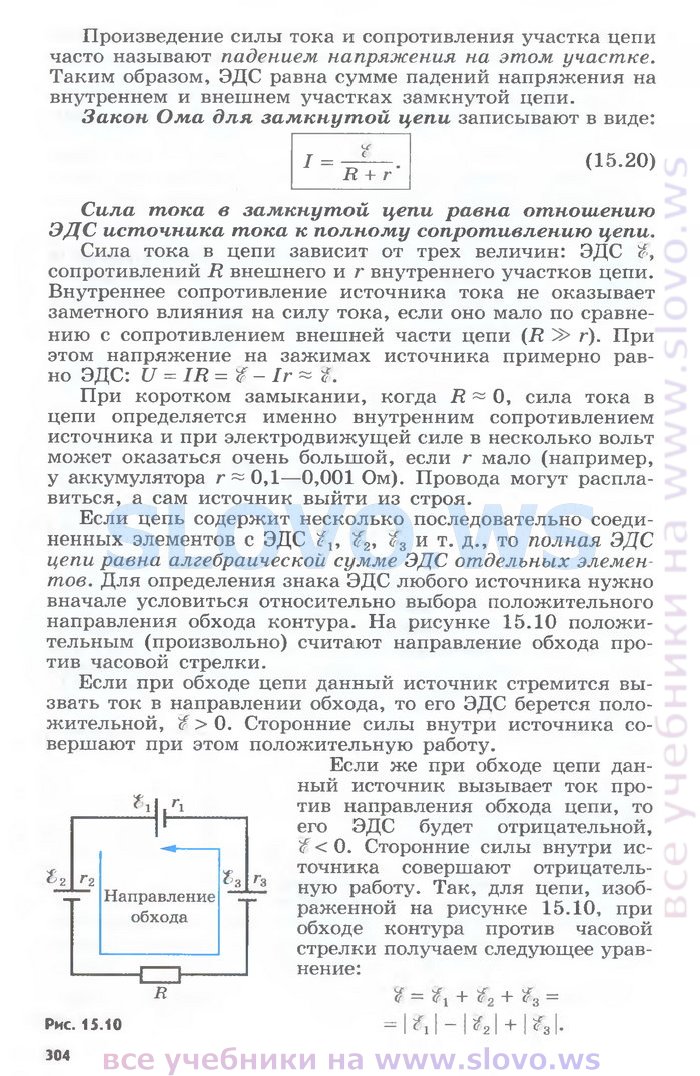

Произведение силы тока и сопротивления участка цепи часто называют падением напряжения на этом участке. Таким образом, ЭДС равна сумме падений напряжения на внутреннем и внешнем участках замкнутой цепи.

Закон Ома для замкнутой цепи записывают в виде:

Сила тока в замкнутой цепи равна отношению ЭДС источника тока к полному сопротивлению цепи.

Сила тока в цепи зависит от трех величин: ЭДС #, сопротивлений R внешнего и г внутреннего участков цепи. Внутреннее сопротивление источника тока не оказывает заметного влияния на силу тока, если оно мало по сравнению с сопротивлением внешней части цепи (R 2> г). При этом напряжение на зажимах источника примерно равно ЭДС: U = IR=tf-Ir~ <f.

При коротком замыкании, когда R ~ 0, сила тока в цепи определяется именно внутренним сопротивлением источника и при электродвижущей силе в несколько вольт может оказаться очень большой, если г мало (например, у аккумулятора г = 0,1—0,001 Ом). Провода могут расплавиться, а сам источник выйти из строя.

Если цепь содержит несколько последовательно соединенных элементов с ЭДС j?,, f₂, и т. д., то полная ЭДС цепи равна алгебраической сумме ЭДС отдельных элементов. Для определения знака ЭДС любого источника нужно вначале условиться относительно выбора положительного направления обхода контура. На рисунке 15.10 положительным (произвольно) считают направление обхода против часовой стрелки.

Если при обходе цепи данный источник стремится вызвать ток в направлении обхода, то его ЭДС берется положительной, f > 0. Сторонние силы внутри источника совершают при этом положительную работу.

Если же при обходе цепи данный источник вызывает ток про-рч |, ^ri тив направления обхода цепи, то

его ЭДС будет отрицательной, f < 0. Сторонние силы внутри источника совершают отрицательную работу. Так, для цепи, изображенной на рисунке 15.10, при обходе контура против часовой стрелки получаем следующее уравнение:
