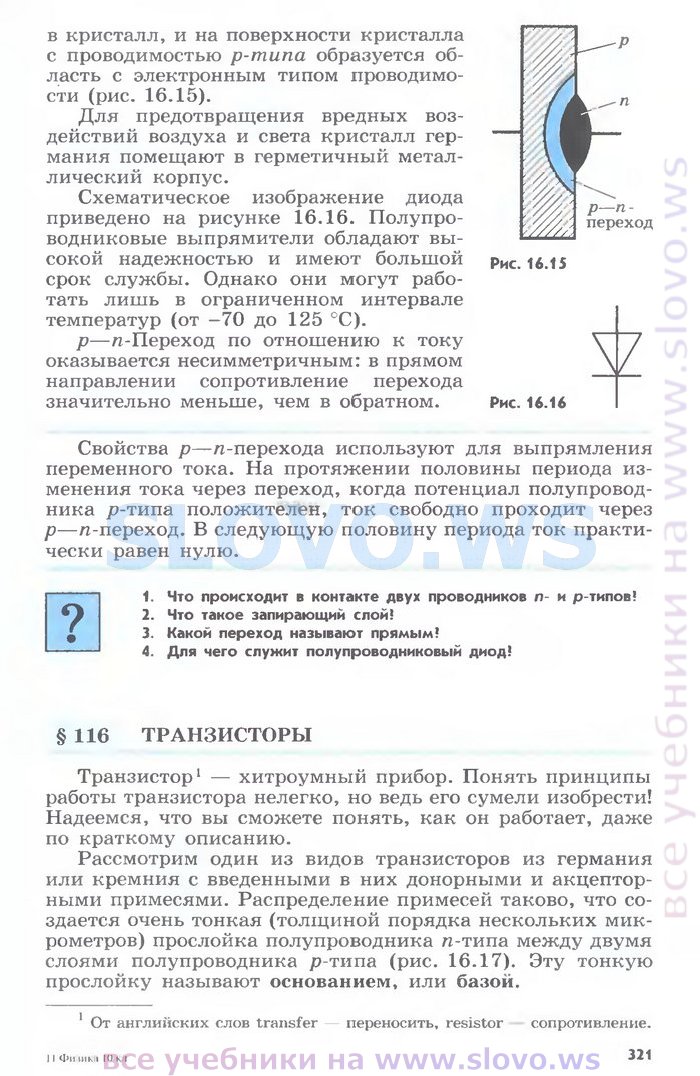

OCR-версия страницы из учебника (текст страницы, которая находится выше):

в кристалл, и на поверхности кристалла с проводимостью p-типа образуется область с электронным типом проводимости (рис. 16.15).

Для предотвращения вредных воздействий воздуха и света кристалл германия помещают в герметичный металлический корпус.

Схематическое изображение диода приведено на рисунке 16.16. Полупроводниковые выпрямители обладают высокой надежностью и имеют большой срок службы. Однако они могут работать лишь в ограниченном интервале температур (от -70 до 125 °С).

р—л-Переход по отношению к току оказывается несимметричным: в прямом направлении сопротивление перехода значительно меньше, чем в обратном. Рис. 16.16

Свойства р—л-перехода используют для выпрямления переменного тока. На протяжении половины периода изменения тока через переход, когда потенциал полупроводника p-типа положителен, ток свободно проходит через р—л-переход. В следующую половину периода ток практически равен нулю.

1. Что происходит в контакте двух проводников л- и р-типов!

Транзистор¹ — хитроумный прибор. Понять принципы работы транзистора нелегко, но ведь его сумели изобрести! Надеемся, что вы сможете понять, как он работает, даже по краткому описанию.

Рассмотрим один из видов транзисторов из германия или кремния с введенными в них донорными и акцепторными примесями. Распределение примесей таково, что создается очень тонкая (толщиной порядка нескольких микрометров) прослойка полупроводника л-типа между двумя слоями полупроводника p-типа (рис. 16.17). Эту тонкую прослойку называют основанием, или базой.

¹ От английских слов transfer — переносить, resistor сопротивление.
