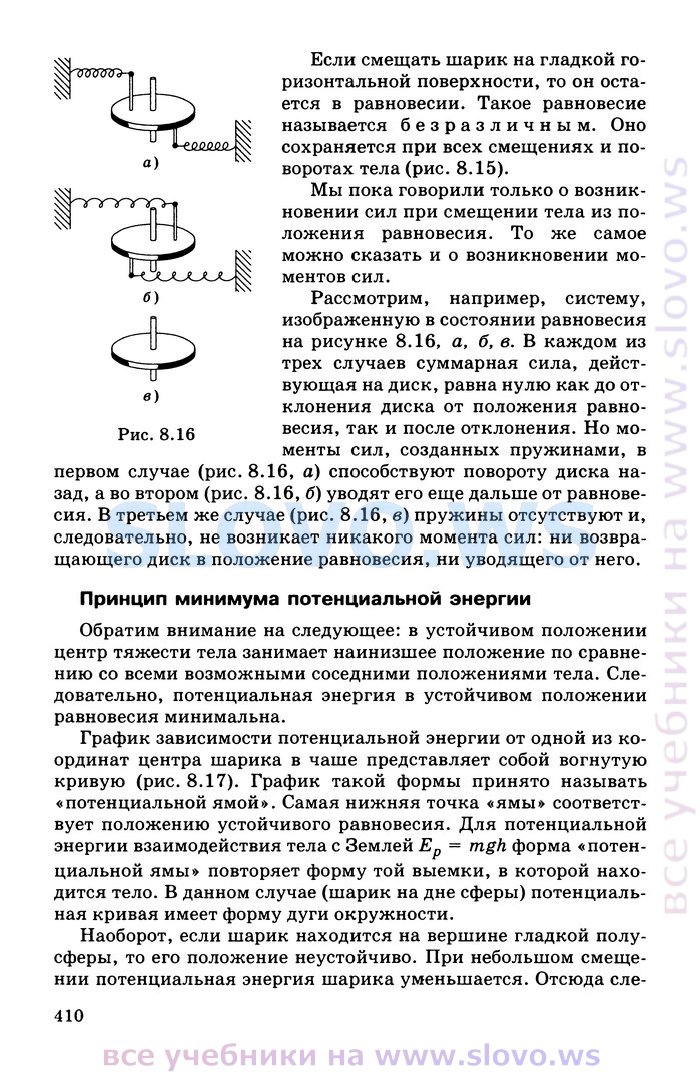

OCR-версия страницы из учебника (текст страницы, которая находится выше):

Если смещать шарик на гладкой горизонтальной поверхности, то он остается в равновесии. Такое равновесие называется безразличным. Оно сохраняется при всех смещениях и поворотах тела (рис. 8.15).

Мы пока говорили только о возникновении сил при смещении тела из положения равновесия. То же самое можно сказать и о возникновении моментов сил.

Рассмотрим, например, систему, изображенную в состоянии равновесия на рисунке 8.16, а, б, в. В каждом из трех случаев суммарная сила, действующая на диск, равна нулю как до отклонения диска от положения равновесия, так и после отклонения. Но моменты сил, созданных пружинами, в первом случае (рис. 8.16, а) способствуют повороту диска назад, а во втором (рис. 8.16, б) уводят его еще дальше от равновесия. В третьем же случае (рис. 8.16, в) пружины отсутствуют и, следовательно, не возникает никакого момента сил: ни возвращающего диск в положение равновесия, ни уводящего от него.

Обратим внимание на следующее: в устойчивом положении центр тяжести тела занимает наинизшее положение по сравнению со всеми возможными соседними положениями тела. Следовательно, потенциальная энергия в устойчивом положении равновесия минимальна.

График зависимости потенциальной энергии от одной из координат центра шарика в чаше представляет собой вогнутую кривую (рис. 8.17). График такой формы принято называть «потенциальной ямой». Самая нижняя точка «ямы» соответствует положению устойчивого равновесия. Для потенциальной энергии взаимодействия тела с Землей Е_р = mgh форма «потенциальной ямы» повторяет форму той выемки, в которой находится тело. В данном случае (шарик на дне сферы) потенциальная кривая имеет форму дуги окружности.

Наоборот, если шарик находится на вершине гладкой полусферы, то его положение неустойчиво. При небольшом смещении потенциальная энергия шарика уменьшается. Отсюда сле-

Физика: Механика, 10 класс (М. М. Балашов, А. И. Гомонова, А. Б. Долицкий и др.) 2004
