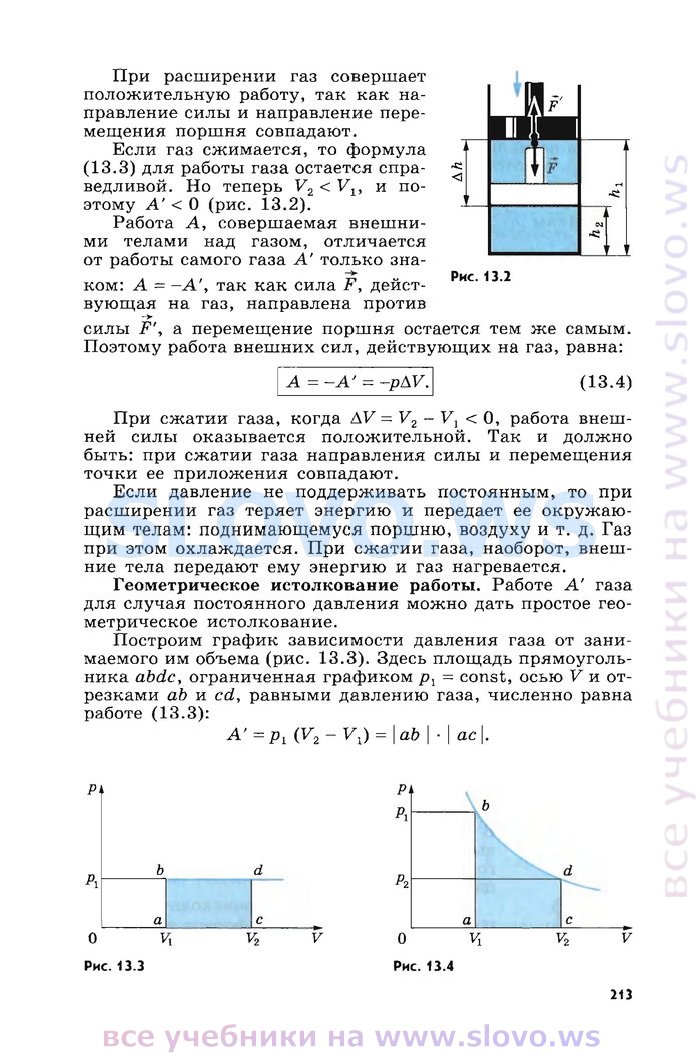

OCR-версия страницы из учебника (текст страницы, которая находится выше):

При расширении газ совершает положительную работу, так как направление силы и направление перемещения поршня совпадают.

Если газ сжимается, то формула (13.3) для работы газа остается справедливой. Но теперь V₂ < V_lt и поэтому А' < 0 (рис. 13.2).

Работа А, совершаемая внешними телами над газом, отличается от работы самого газа А' только зна-

ком: А = -А', так как сила F, действующая на газ, направлена против

силы F', а перемещение поршня остается тем же самым. Поэтому работа внешних сил, действующих на газ, равна:

При сжатии газа, когда AV — V₂ - V_x <0, работа внешней силы оказывается положительной. Так и должно быть: при сжатии газа направления силы и перемещения точки ее приложения совпадают.

Если давление не поддерживать постоянным, то при расширении газ теряет энергию и передает ее окружающим телам: поднимающемуся поршню, воздуху и т. д. Газ при этом охлаждается. При сжатии газа, наоборот, внешние тела передают ему энергию и газ нагревается.

Геометрическое истолкование работы. Работе А' газа для случая постоянного давления можно дать простое геометрическое истолкование.

Построим график зависимости давления газа от занимаемого им объема (рис. 13.3). Здесь площадь прямоугольника abdc, ограниченная графиком р_х — const, осью V и отрезками аЪ и cd, равными давлению газа, численно равна работе (13.3):
