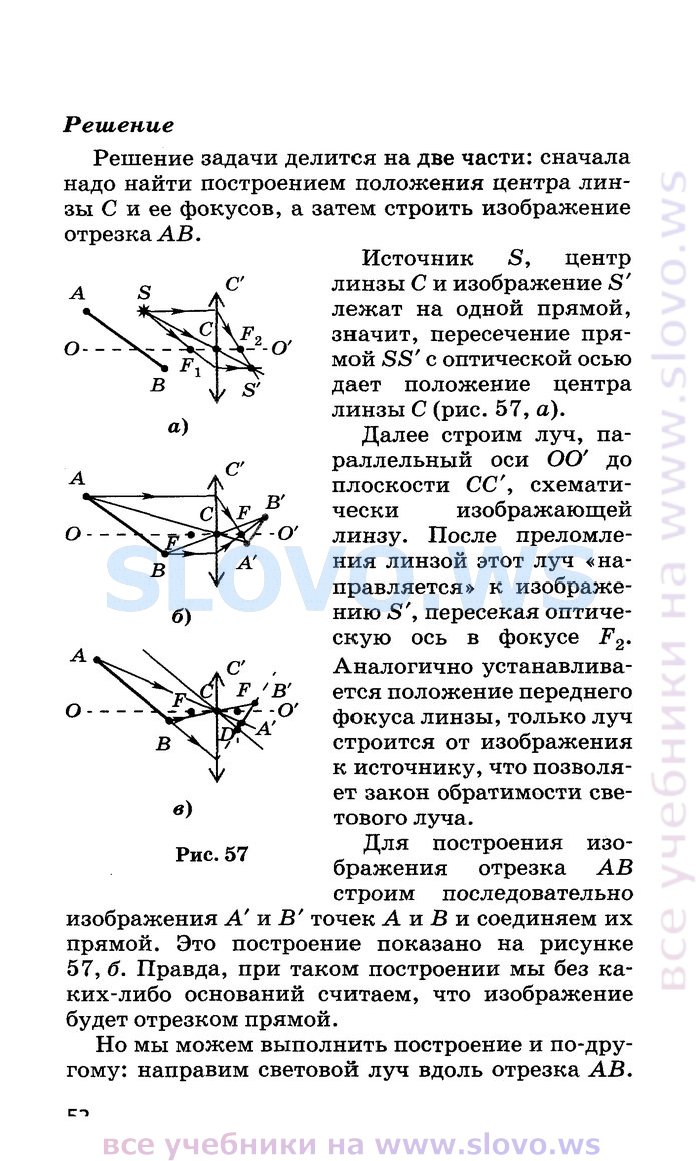

О---

Решение задачи делится на две части: сначала надо найти построением положения центра линзы С и ее фокусов, а затем строить изображение отрезка АВ.

Источник S, центр линзы С и изображение S' лежат на одной прямой, значит, пересечение прямой SS' с оптической осью дает положение центра линзы С (рис. 57, а).

Далее строим луч, параллельный оси ОО' до плоскости СС, схематически изображающей линзу. После преломления линзой этот луч «направляется» к изображе-

б)    нию S', пересекая оптиче

скую ось в фокусе F2. Аналогично устанавливается положение переднего фокуса линзы, только луч строится от изображения к источнику, что позволяет закон обратимости светового луча.

Для построения изображения отрезка АВ строим последовательно изображения А' и Б' точек А и В и соединяем их прямой. Это построение показано на рисунке 57, б. Правда, при таком построении мы без каких-либо оснований считаем, что изображение будет отрезком прямой.

Но мы можем выполнить построение и по-другому: направим световой луч вдоль отрезка АВ.

Рис. 57
