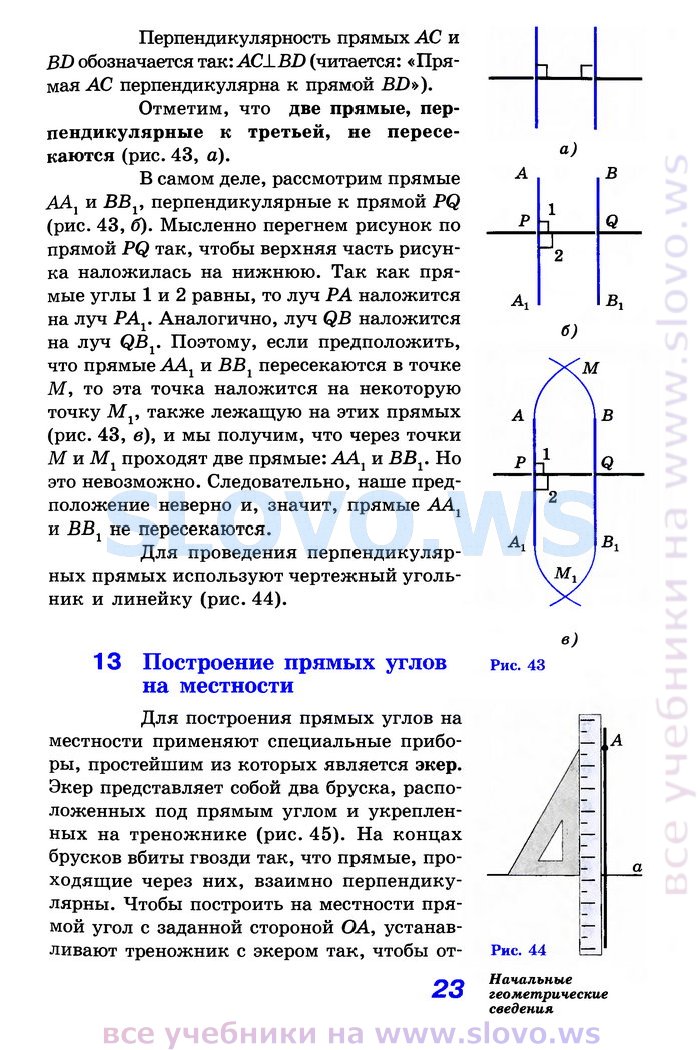

Перпендикулярность прямых АС и BD обозначается так: ACLBD (читается: «Прямая АС перпендикулярна к прямой BD»).

Отметим, что две прямые, перпендикулярные к третьей, не пересекаются (рис. 43, а).

В самом деле, рассмотрим прямые АА_г и ВВ_г, перпендикулярные к прямой PQ (рис. 43, б). Мысленно перегнем рисунок по прямой PQ так, чтобы верхняя часть рисунка наложилась на нижнюю. Так как прямые углы 1 и 2 равны, то луч РА наложится на луч РА_г. Аналогично, луч QB наложится на луч QB_V Поэтому, если предположить, что прямые АА_Х и ВВ_Х пересекаются в точке М, то эта точка наложится на некоторую точку M_v также лежащую на этих прямых (рис. 43, в), и мы получим, что через точки М и М_х проходят две прямые: АА₁ и BB_V Но это невозможно. Следовательно, наше предположение неверно и, значит, прямые АА_Х и ВВ₁ не пересекаются.

Для проведения перпендикулярных прямых используют чертежный угольник и линейку (рис. 44).

Для построения прямых углов на местности применяют специальные приборы, простейшим из которых является экер. Экер представляет собой два бруска, расположенных под прямым углом и укрепленных на треножнике (рис. 45). На концах брусков вбиты гвозди так, что прямые, проходящие через них, взаимно перпендикулярны. Чтобы построить на местности прямой угол с заданной стороной ОА, устанавливают треножник с экером так, чтобы от-
