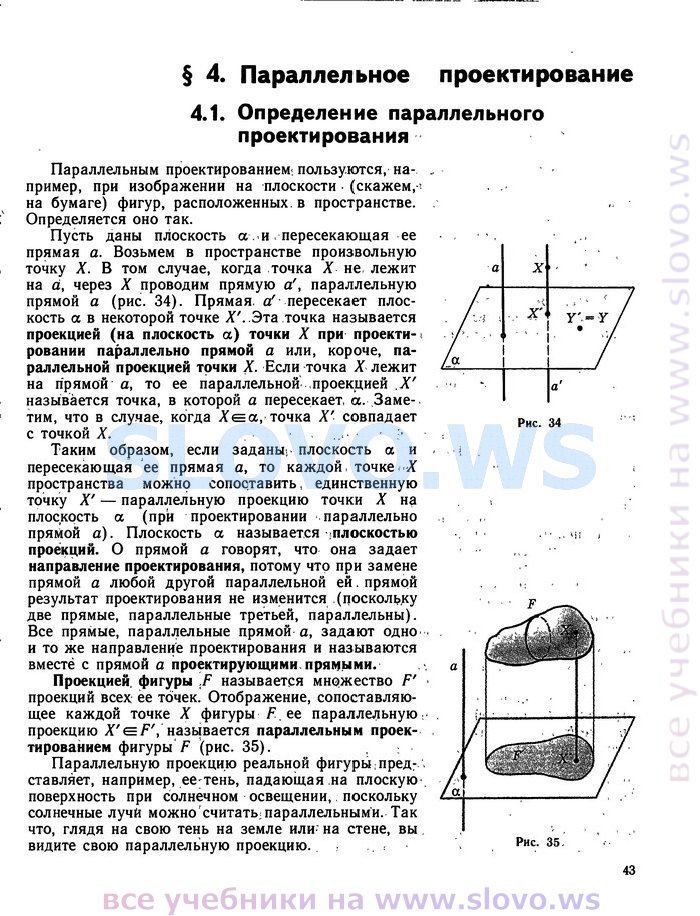

OCR-версия страницы из учебника (текст страницы, которая находится выше):

§ 4. Параллельное проектирование

4.1. Определение параллельного проектирования

Параллельным проектированием-, пользуются, например, при изображении на плоскости - (скажем, на бумаге) фигур, расположенных, в пространстве. Определяется оно так.

Пусть даны плоскость а . и пересекающая ее прямая а. Возьмем в пространстве произвольную точку X. В том случае, когда точка X не лежит на а, через X проводим прямую а', параллельную прямой а (рис. 34). Прямая, o' пересекает плоскость а в некоторой точке X'. Эта точка называется проекцией (на плоскость а) точки X при проектировании параллельно прямой а или, короче, параллельной проекцией точки X. Если точка X лежит на прямой а, то ее параллельной .проекцией X' называется точка, в которой а пересекает, а. Заметим, что в случае, когда Х^ а, точка X' совпадает с точкой X.

Таким образом, если заданы; плоскость а и пересекающая ее прямая а, то каждой, точке < X пространства можно сопоставить, единственную точку X' — параллельную проекцию точки X на плоскость а (при проектировании параллельно прямой а). Плоскость а называется ^плоскостью проекций. О прямой а говорят, что она задает направление проектирования, потому что при замене прямой а любой другой параллельной ей. прямой результат проектирования не изменится (поскольку две прямые, параллельные третьей, параллельны). Все прямые, параллельные прямой а, задают одно и то же направление проектирования и называются вместё с прямой а проектирующими, прямыми.

Проекцией, фигуры .F называется множество F' проекций всех ее точек. Отображение, сопоставляющее каждой точке X фигуры F, ее параллельную, проекцию X'^F', называется параллельным проектированием фигуры F (рис. 35).

Параллельную проекцию реальной фигуры_;пред: ставляет, например, ее тень, падающая на плоскую поверхность при солнечном освещении,. поскольку солнечные лучи можно'считать; параллельными. Так что, глядя на свою тень на земле или- на стене, вы. видите свою параллельную проекцию..
