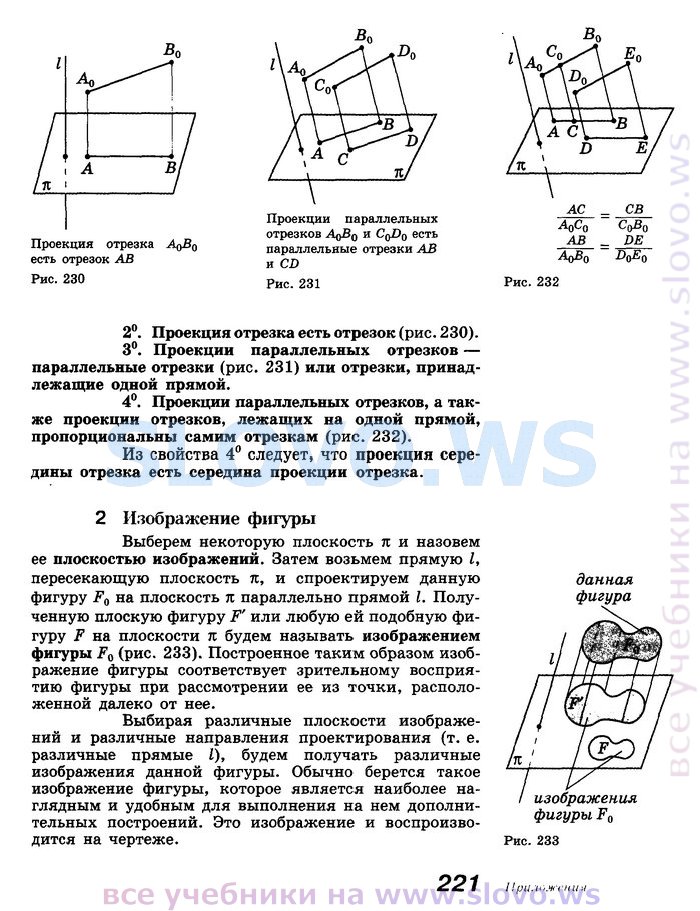

Проекция отрезка AqB0 есть отрезок АВ

Рис. 230

Проекции параллельных отрезков А<>Во и есть параллельные отрезки АВ и CD

Рис. 231

2°. Проекция отрезка есть отрезок (рис. 230).

3°. Проекции параллельных отрезков — параллельные отрезки (рис. 231) или отрезки» принадлежащие одной прямой.

4°. Проекции параллельных отрезков, а также проекции отрезков, лежащих на одной прямой, пропорциональны самим отрезкам (рис. 232).

Из свойства 4° следует, что проекция середины отрезка есть середина проекции отрезка.

2 Изображение фигуры

Выберем некоторую плоскость тс и назовем ее плоскостью изображений. Затем возьмем прямую Z, пересекающую плоскость я, и спроектируем данную фигуру F0 на плоскость тс параллельно прямой I. Полученную плоскую фигуру F' или любую ей подобную фигуру F на плоскости тс будем называть изображением фигуры *0 (рис. 233). Построенное таким образом изображение фигуры соответствует зрительному восприятию фигуры при рассмотрении ее из точки, расположенной далеко от нее.

Выбирая различные плоскости изображений и различные направления проектирования (т. е. различные прямые I), будем получать различные изображения данной фигуры. Обычно берется такое изображение фигуры, которое является наиболее наглядным и удобным для выполнения на нем дополнительных построений. Это изображение и воспроизводится на чертеже.

AqCq CqBq АВ _ DE

АоВ0 DqEq

Рис. 232

данная

фигура

Рис. 233
