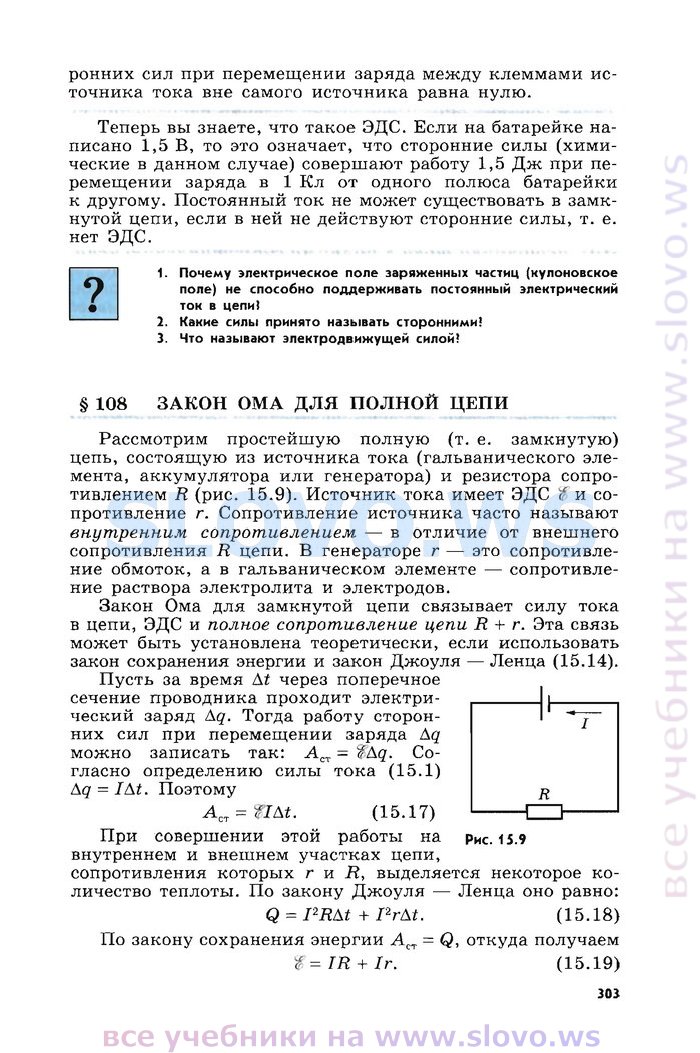

ронних сил при перемещении заряда между клеммами источника тока вне самого источника равна нулю.

Теперь вы знаете, что такое ЭДС. Если на батарейке написано 1,5 В, то это означает, что сторонние силы (химические в данном случае) совершают работу 1,5 Дж при перемещении заряда в 1 Кл от одного полюса батарейки к другому. Постоянный ток не может существовать в замкнутой цепи, если в ней не действуют сторонние силы, т. е. нет ЭДС.

1. Почему электрическое поле заряженных частиц (кулоновское поле) не способно поддерживать постоянный электрический ток в цепи)

Рассмотрим простейшую полную (т. е. замкнутую) цепь, состоящую из источника тока (гальванического элемента, аккумулятора или генератора) и резистора сопротивлением R (рис. 15.9). Источник тока имеет ЭДС # и сопротивление г. Сопротивление источника часто называют внутренним сопротивлением — в отличие от внешнего сопротивления R цепи. В генераторе г — это сопротивление обмоток, а в гальваническом элементе — сопротивление раствора электролита и электродов.

Закон Ома для замкнутой цепи связывает силу тока в цепи, ЭДС и полное сопротивление цепи R + г. Эта связь может быть установлена теоретически, если использовать закон сохранения энергии и закон Джоуля — Ленца (15.14).

Пусть за время At через поперечное сечение проводника проходит электрический заряд Дq. Тогда работу сторонних сил при перемещении заряда Aq можно записать так: A_cr — iAq. Согласно определению силы тока (15.1)

При совершении этой работы на внутреннем и внешнем участках цепи,

сопротивления которых г и R, выделяется некоторое количество теплоты. По закону Джоуля — Ленца оно равно:

По закону сохранения энергии А_ст = Q, откуда получаем
