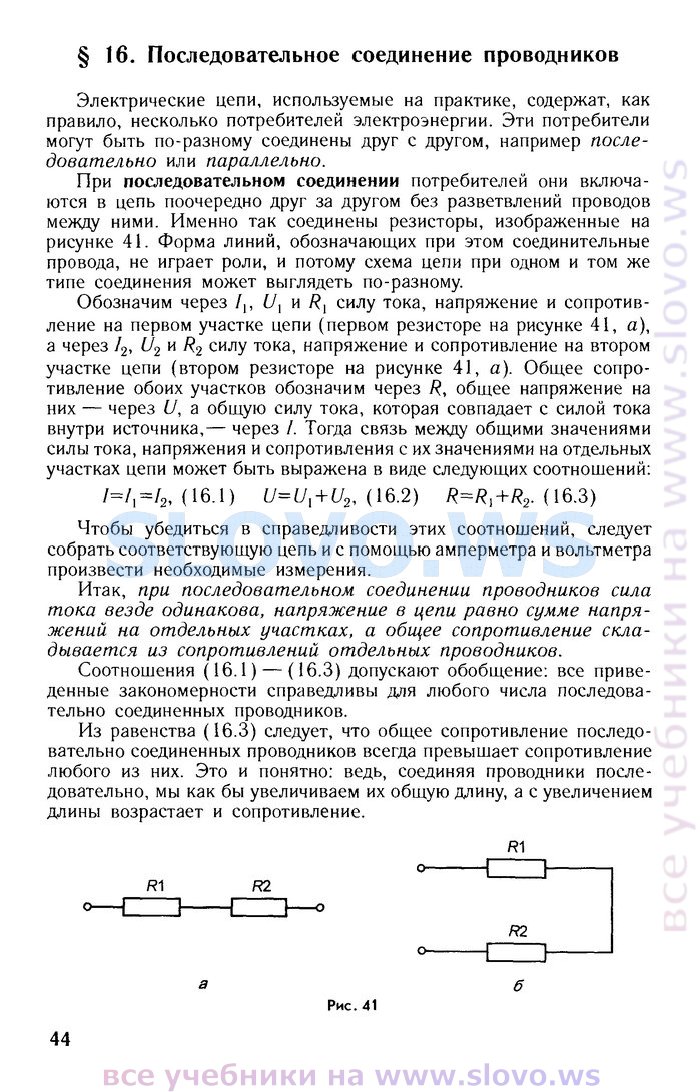

 OCR-версия страницы из учебника (текст страницы, которая находится выше):Электрические цепи, используемые на практике, содержат, как правило, несколько потребителей электроэнергии. Эти потребители могут быть по-разному соединены друг с другом, например последовательно или параллельно. При последовательном соединении потребителей они включаются в цепь поочередно друг за другом без разветвлений проводов между ними. Именно так соединены резисторы, изображенные на рисунке 41. Форма линий, обозначающих при этом соединительные провода, не играет роли, и потому схема цепи при одном и том же типе соединения может выглядеть по-разному. Обозначим через £/, и Rx силу тока, напряжение и сопротивление на первом участке цепи (первом резисторе на рисунке 41, а), а через /2, U2 и R2 силу тока, напряжение и сопротивление на втором участке цепи (втором резисторе на рисунке 41, а). Общее сопротивление обоих участков обозначим через R, общее напряжение на них — через U, а общую силу тока, которая совпадает с силой тока внутри источника,— через /. Тогда связь между общими значениями силы тока, напряжения и сопротивления с их значениями на отдельных участках цепи может быть выражена в виде следующих соотношений: /=/,=/2, (16.1) U=Ul + U2, (16.2) R=R,+R2. (16.3) Чтобы убедиться в справедливости этих соотношений, следует собрать соответствующую цепь и с помощью амперметра и вольтметра произвести необходимые измерения. Итак, при последовательном соединении проводников сила тока везде одинакова, напряжение в цепи равно сумме напряжений на отдельных участках, а общее сопротивление складывается из сопротивлений отдельных проводников. Соотношения (16.1) — (16.3) допускают обобщение: все приведенные закономерности справедливы для любого числа последовательно соединенных проводников. Из равенства (16.3) следует, что общее сопротивление последовательно соединенных проводников всегда превышает сопротивление любого из них. Это и понятно: ведь, соединяя проводники последовательно, мы как бы увеличиваем их общую длину, а с увеличением длины возрастает и сопротивление. о- R1 R2 °—□ i—ниш—° о a б Рис. 41 R1 R2 Страницы учебника: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, «44», 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100, 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 126, 127, 128, 129, 130, 131, 132, 133, 134, 135, 136, 137, 138, 139, 140, 141, 142, 143, 144, 145, 146, 147, 148, 149, 150, 151, 152, 153, 154, 155, 156, 157, 158, 159, 160
