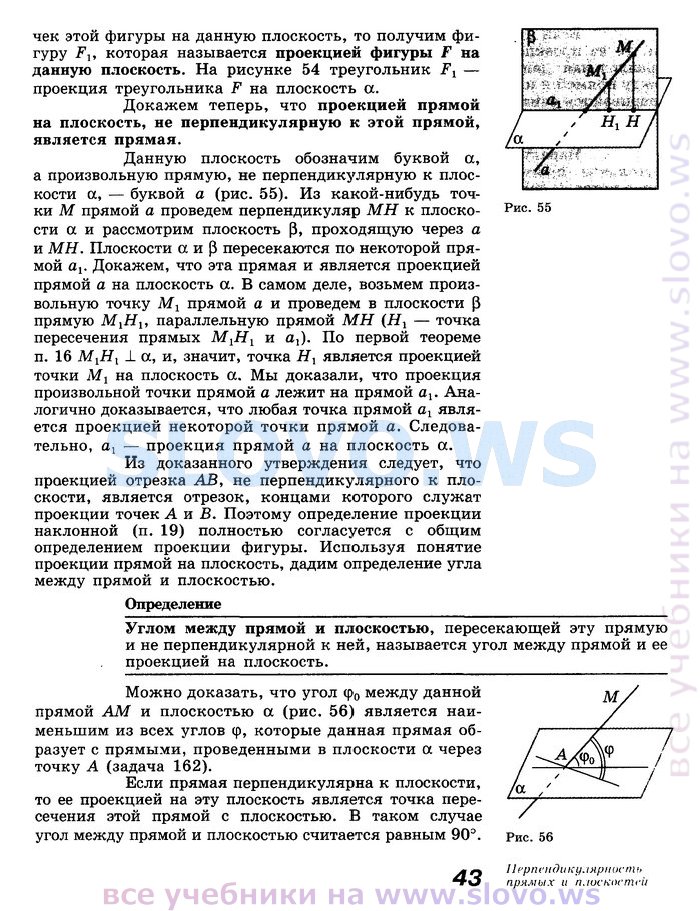

чек этой фигуры на данную плоскость, то получим фигуру F_x, которая называется проекцией фигуры F на данную плоскость. На рисунке 54 треугольник F_x — проекция треугольника F на плоскость а.

Докажем теперь, что проекцией прямой на плоскость, не перпендикулярную к этой прямой, является прямая.

Данную плоскость обозначим буквой а, а произвольную прямую, не перпендикулярную к плоскости а, — буквой а (рис. 55). Из какой-нибудь точки М прямой а проведем перпендикуляр МН к плоскости а и рассмотрим плоскость р, проходящую через а и МН. Плоскости а и Р пересекаются по некоторой прямой а_х. Докажем, что эта прямая и является проекцией прямой а на плоскость а. В самом деле, возьмем произвольную точку М_х прямой а и проведем в плоскости Р прямую М_хН_и параллельную прямой МН (Н_г — точка пересечения прямых М₁Н₁ и а_г). По первой теореме п. 16 М_ХН_Х _L а, и, значит, точка Н_х является проекцией точки М_х на плоскость а. Мы доказали, что проекция произвольной точки прямой а лежит на прямой а_х. Аналогично доказывается, что любая точка прямой а_х является проекцией некоторой точки прямой а. Следовательно, а_х — проекция прямой а на плоскость а.

Из доказанного утверждения следует, что проекцией отрезка АБ, не перпендикулярного к плоскости, является отрезок, концами которого служат проекции точек А и Б. Поэтому определение проекции наклонной (п. 19) полностью согласуется с общим определением проекции фигуры. Используя понятие проекции прямой на плоскость, дадим определение угла между прямой и плоскостью.

Углом между прямой и плоскостью, пересекающей эту прямую и не перпендикулярной к ней, называется угол между прямой и ее проекцией на плоскость.

Можно доказать, что угол ср₀ между данной прямой AM и плоскостью а (рис. 56) является наименьшим из всех углов ф, которые данная прямая образует с прямыми, проведенными в плоскости а через точку А (задача 162).

Если прямая перпендикулярна к плоскости, то ее проекцией на эту плоскость является точка пересечения этой прямой с плоскостью. В таком случае угол между прямой и плоскостью считается равным 90°.
