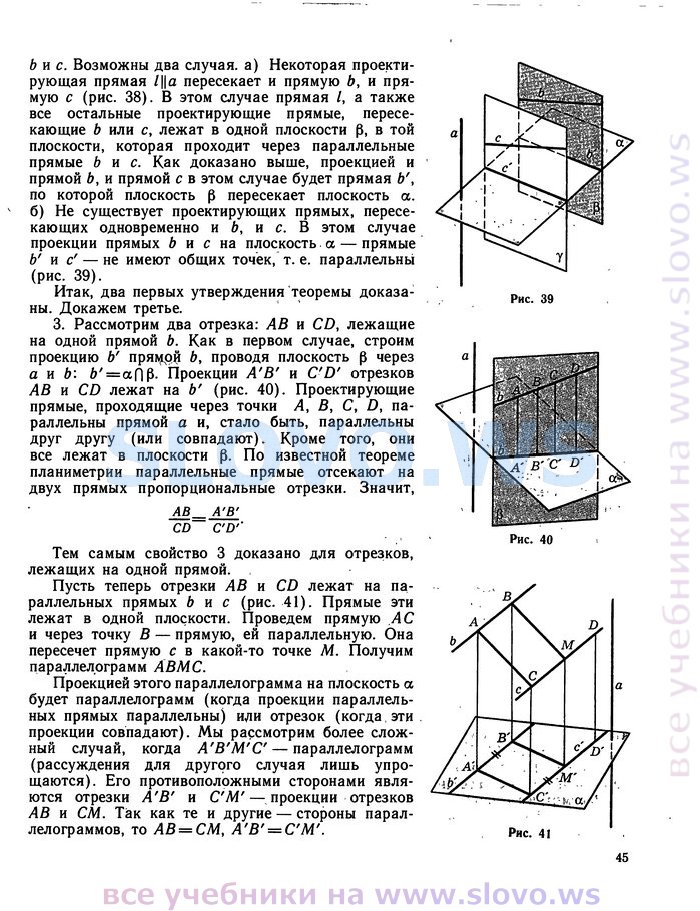

b и с. Возможны два случая, а) Некоторая проектирующая прямая 1\\а пересекает и прямую Ь, и прямую с (рис. 38). В этом случае прямая /, а также все остальные проектирующие прямые, пересекающие b или с, лежат в одной плоскости р, в той плоскости, которая проходит через параллельные прямые Ь и с. Как доказано выше, проекцией и прямой Ь, и прямой с в этом случае будет прямая Ь', по которой плоскость р пересекает плоскость а.

б) Не существует проектирующих прямых, пересекающих одновременно и Ь, и с. В этом случае проекции прямых b и с на плоскость а — прямые Ь' и с' — не имеют общих точек, т. е. параллельны (рис. 39).

Итак, два первых утверждения теоремы доказаны. Докажем третье.

3. Рассмотрим два отрезка: АВ и CD, лежащие на одной прямой Ь. Как в первом случае, строим проекцию Ь' прямой Ь, проводя плоскость р через а и ft: 6'=аПР- Проекции А'В' и C'D' отрезков АВ и CD лежат на Ь' (рис. 40). Проектирующие прямые, проходящие через точки А, В, С, D, параллельны прямой а и, стало быть, параллельны друг другу (или совпадают). Кроме того, они все лежат в плоскости р. По известной теореме планиметрии параллельные прямые отсекают на двух прямых пропорциональные отрезки. Значит,

Тем самым свойство 3 доказано для отрезков, лежащих на одной прямой.

Пусть теперь отрезки АВ и CD лежат на параллельных прямых Ь и с (рис. 41). Прямые эти лежат в одной плоскости. Проведем прямую АС и через точку В — прямую, ей параллельную. Она пересечет прямую с в какой-то точке М. Получим параллелограмм АВМС.

Проекцией этого параллелограмма на плоскость а будет параллелограмм (когда проекции параллельных прямых параллельны) иди отрезок (когда, эти проекции совпадают). Мы рассмотрим более сложный случай, когда А'В'М'С' — параллелограмм (рассуждения для другого случая лишь упрощаются). Его противоположными сторонами являются отрезки А'В' и С'М' — проекции отрезков АВ и СМ. Так как те и другие — стороны параллелограммов, то АВ = СМ, А'В' = С'М'.
